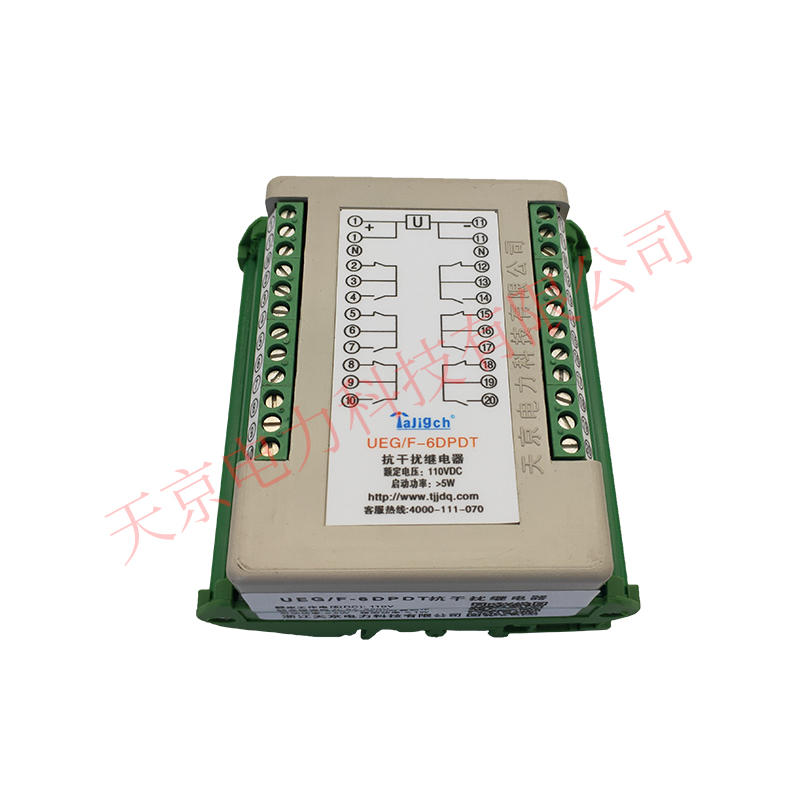

抗干擾繼電器：UEG/F-2DPDT UEG/F-4DPDT UEG/F-6DPDT
UEG/F-8DPDT
電力系統中，經常出現保護及測控系統誤動的情況，其一是現代大電網要求開關量判斷的時間極短;其二，保護及測控單元中多采用靈敏器件，動作功率較小;其三，由于廠站系統的建設規模越來越大，電纜過長，電纜的分布電容也越來越大，各種設備均采用逆變電源，而逆變電源本身會對廠站的直流系統產生高頻分量，一次設備操作也會引起大量的高頻諧波分量，所以當電纜中大量存在各種頻率的口。
技術參數
◆額定工作電壓(DC) : 220V/1 10V/其它
◆接點容量:載流容量8A斷弧容量60W ( 220VDC) ; 2000VA
◆動作電壓: 55%~70% Un可靠動作
◆動作時間: 10ms≤t≤25ms
◆繼電器動作時的啟動功率:≥5W
◆額定直流時穩態動作功率:≤3W
◆額定直流時啟動功率:約18.31W (DC220V ) 約12: 43W (DC110V )
◆絕緣電阻:繼電器的線圈和接點之間，線圈與外殼之間以及接點與外殼之間用開路電壓500V的兆歐表測量絕緣電阻，正常試驗大氣條件下，各回路的絕緣電阻> 100MQ
◆介質強度:繼電器的線圈和接點之間，線圈與外殼之間以及接點與外殼之間能承受頻率為50Hz，電壓為2500V, 漏電流為5mA,歷時1分鐘的工頻耐壓試驗，無擊穿、無閃絡及元器件損壞現象。
UEG/F-口DPDT口/口
額定工作電壓.
功能選配
無=默認工作時間10- 25ms
1=動作時間≤10ms
DPDT:帶公共端的轉換接點
-接點形式: 2=2組接點6=6組接點
6=6組接點8=8組接點
-抗干擾繼電器
