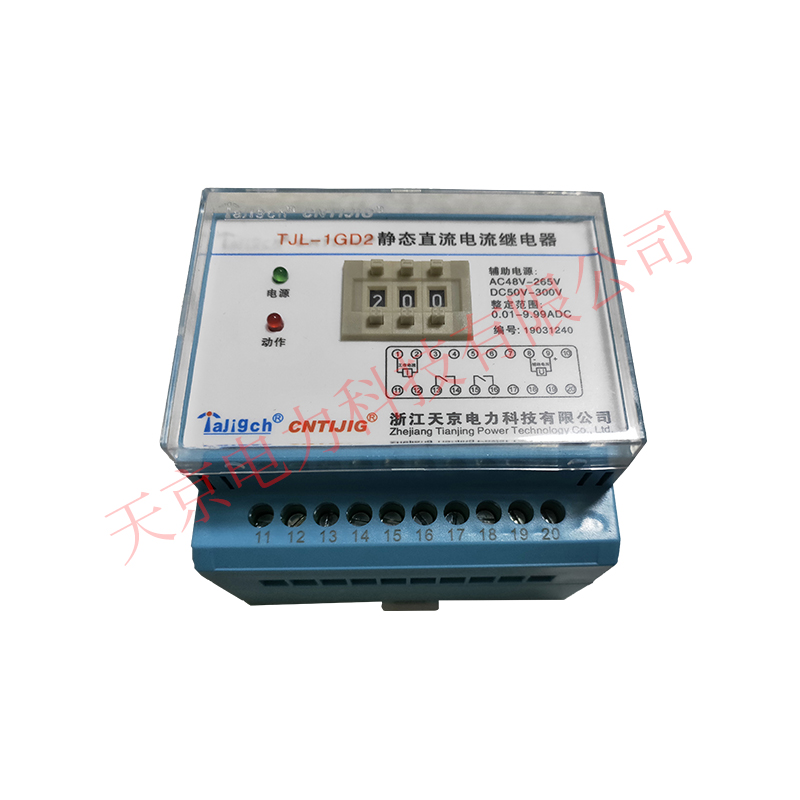

TJL電流繼電器使用說明書
1. 概述
TJL系列電流繼電器該產品適用于繼電器保護線路中，作為過電壓保護或低電壓閉鎖的動作元件. (以下簡稱產品)采用集成電路原理構成，它克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值、返回系數難調整及運輸后動作值易變等缺點；產品的體積小、功耗低、可靠性高、抗干擾能力強，具有良好的抗震性，并可節約大量原材料，減少工作量，大大降低了勞動強度，該產品的推廣使用具有重大的經濟效益和社會效益。
2. 型號及含義
3.技術要求
a.額定輔助電源：DC50～300V 或 AC：30～265V
b.額定輸入電流： 0.1-5A 0.1-9.99A 0.1-50A
c.額定頻率：50HZ
d.電流整定范圍：(0.1-1.0)Ue
e.電電流精度：±2%
f.工作環境：-10℃～+40℃,5%~95%無凝露；
g.重量：不大于1.2kg
f. 返回系數：過量動作：0.9
j.接點容量：載流容量 5A
k.斷弧容量 30W（DC）；62.5VA （AC）
l.儲存環境：-25℃～+70℃,5%~95%無
n. 具有動作指示信號
o.采用數字式撥輪開關來整定定值
4. 工作條件
產品在下列條件下能可靠工作
a. 環境溫度：-10～+50℃；24h日平均溫度不高于35℃
b. 大氣壓力：80～110kPa
c. 最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為25℃，最高溫度為40℃，平均最大相對濕度不超過50%
d. 使用地點具有防御風、雪、雨、沙的設施，無腐蝕性氣體和爆炸性氣體存在；
使用地點出現的振動響應量和沖擊響應量不超過ZBK45020《電力系統保護,自動繼電器及裝置通用技術條件》第5.10.4條、第5.10.5條規定的Ⅰ級嚴酷等
