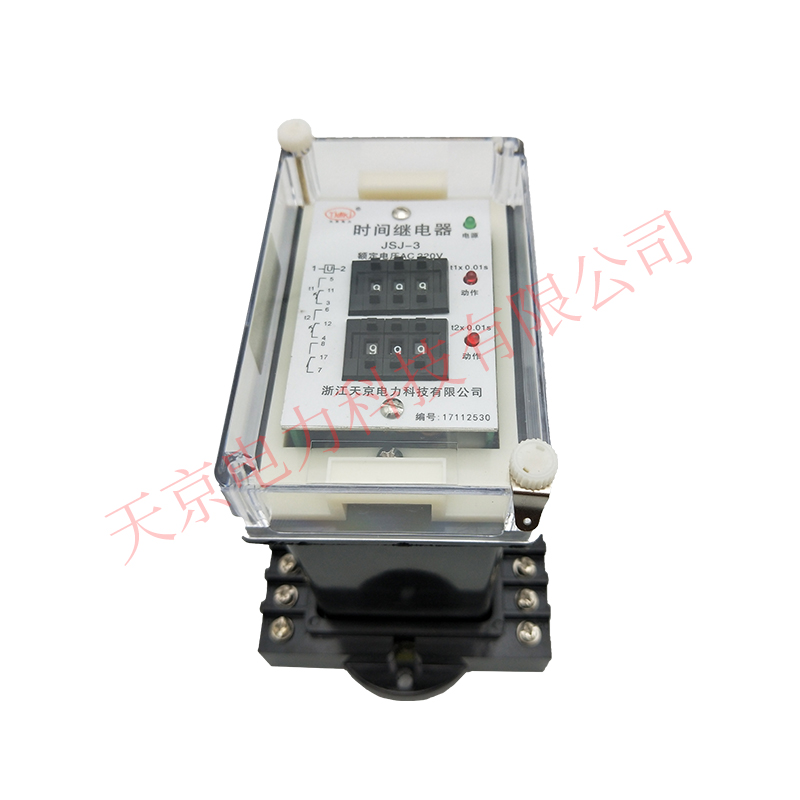

斷電延時集成電路時間繼電器采用石英晶體振蕩器和大規模CMOS集成專用電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器,為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品。該系列繼電器的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，且整定范圍更大，級差更小，直觀方便，從0.02S到999H范圍內都可以任意整定，均能保證精度，無須校驗。
4.1延時范圍和級差延時范圍: 0. 02S~999H或0.02s- 99。級差可調,詳見時基設定表
4.2延時整定誤差 繼電器在20'C 士5C時，施加額定電壓下，繼電器延時整定誤差(包含-致性) : 整定值≤100S時，誤差<+0. IS;整定值> 100S時，誤差<士0.1%。
4.3返回時間用切斷電路的方法， 使繼電器斷電，繼電器觸點返回至起始位置的時間不大于20mS.
4.4電源 電壓允許變動范圍電源電壓 允許變動范圍為額定電壓的0.8~1.1倍。
4.5觸點容量繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5士0.75mS的直流有感負荷電路為80W:電壓不大于250V的交流電路(功率因數COS ψ為0.4士0.1)為300VA。 繼電器可長期接通10A。
4.6 環境溫度-10C ~+50C
4.7介質強度繼電器各 導電端子連在一-起對外露的非帶電金屬部分或外殼之間，能承受2000V (有效值)，50Hz的交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。
4.8絕緣電阻繼電器各 導電端子連在一起對外露的非帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不小于300MO。
4.9電壽命繼 電器觸點接于規定容量的電路負荷中，能可靠動作及返回，電壽命為10次。
4.10機械壽命繼電器不接負荷能可靠動作及返回，其機械壽命為10次。
4.11功率消耗在額定電壓下，繼電器功率消耗不大于5W。
4.12抗干擾性能繼 電器的抗干擾符合DL478- 92《靜態繼電保護及安全自動裝置通用技術條件》。
5整定方法及使用
5.1時基設定: 因選用不同的集成塊，由兩種時基設定，見下表。
5.2 時間整定:披盤上的數字，該三位數字乘時基，即為整定時間，如撥盤上三位數字的時間為378，時基為10mS, 則整定的延時時間為3780mS (3. 78S)，用戶可根據需要自行設定，只須拔出繼電器芯子重新設定即可。
