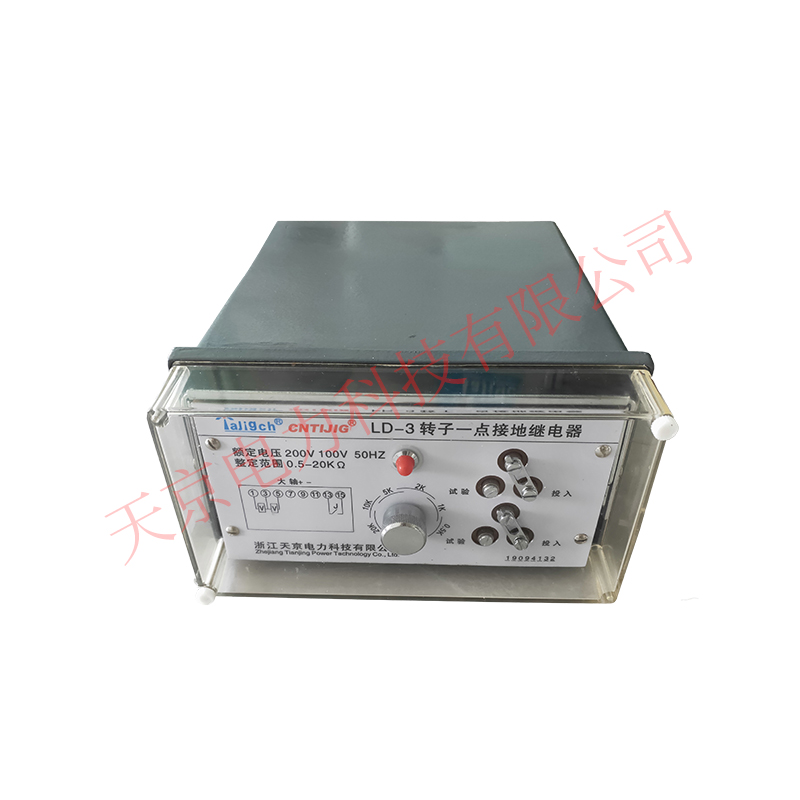

LD-3 型轉子一點接地繼電器(以下簡稱繼電器)系作為監視大型發電機轉子勵磁回
路對地絕緣之用 當發電機轉子發生一點接地故障或某處絕緣下降到一定數值時 繼電
器立即動作 發出故障信號或直接作用于跳閘
2 結構
一般轉子接地繼電器 用轉子接地電流作為測量判據 而這個新型的繼電器用轉子
的絕緣電導作為測量判據 即測量轉子接地電阻并進行監視 它與轉子的接地電容無關
只根據電機溫升和電機容量而變化 這樣 繼電器就具有很高靈敏度 即使用在具有很
高轉子接地電容的最大功率電機也不例外繼電器采用嵌入式插拔機構 這樣便于使用和維護 不必停電就能進行調整 調試和更
換 繼電器結構代號為 A33K A33P 如附圖所示
3 技術數據
3.1 額定電壓 100 220V 額定頻率 50Hz
3.2 整定范圍 轉子接地電阻 0.5 20k
3.3 變差 不大于 5%
3.4 電容影響 按表 1 中的整定值范圍 C JD 0 與 C JD =0 動作值之差不大于 10%
3.5 電壓影響 當電源電壓為額定值的 90% 110%時 其動作值與額定電壓下動作值之差不
大于 10%3.6 返回系數 不大于 3(電阻值)
3.7 功率消耗 不大于 11VA
4 使用和維護
4.1 繼電器安裝在垂直的屏板上 背后用兩個頂板將繼電器固定 繼電器應安放在清潔干
燥和不含腐蝕性氣體的地方 繼電器工作環境溫度不小于-20 不大于+40
4.2 調整和校驗
繼電器在出廠前均作了詳細的調整和校驗 但為了避免運輸時的振動或保管不當而
造成機械變化 在投入運行前 也要進行一般的檢查調整和校驗
繼電器初步調整
將繼電器面板上的連接片放在 投入 位置 按圖 4 接好線 通入 220V 50Hz 或
100V 50Hz 電壓 將整定值旋鈕旋至 0.5 20k 之間任意位置 此時接入電阻應為零
調整 W 2 (打開面板)使 JJ 動作 反復調幾次 固定 W 2 此時調整好平衡 如 JJ 已動作
應降低 W 2 至動作邊緣位置
然后再分別改變 R JD 電阻值 將整定旋鈕至 0.5 1 2 5 10 20k 各點刻度處
JJ 應相應分別動作 再并入電容 此時動作值誤差不大于 10%
