1 用途
DS-30 系列時間繼電器(以下簡稱繼電器)作為輔助元件用于各種保護及自動裝置
中，使被控元件達到所需要的延時，在保護裝置中用以實現主保護與后備保護的選擇性
配合。
2 結構`

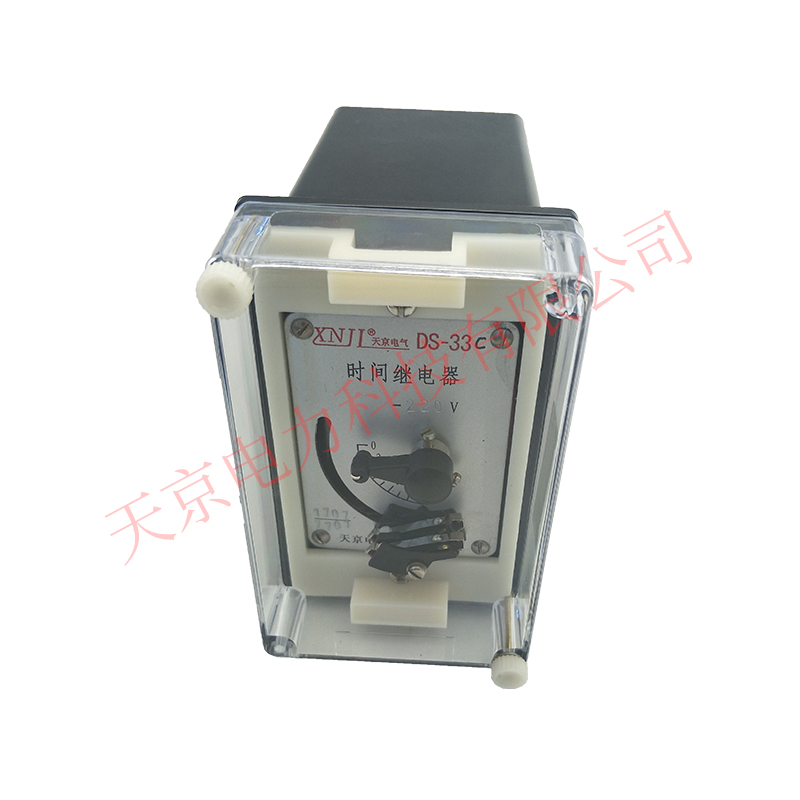

本繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本
系列中的交流時間繼電器其內部裝有橋式整流器，將電源整流后供給電磁鐵。每臺繼電
器內均有兩副瞬時轉換觸點，一副延時主觸點(終止觸點)，根據不同的規格，可以安裝
一副滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值；繼電器由于
其安裝及接線方式不同，同一機芯可以有四種結構形式，即 A11K 為嵌入式安裝；A11P
為拼塊嵌入式安裝；A11H 為突出安裝后接線；A11Q 為突出安裝前接線，見附圖。繼電器
蓋子上可以裝設拖針，以指示繼電器動作情況(規格表中型號后帶有 X 的即為帶有拖針的
規格)，為便于維修，繼電器內部有插件，在取下蓋子后即可將繼電器部分抽出。
3.1 繼電器型號說明：
例：DS-31C/2XA11K
其中：DS 表示電磁式時間繼電器。
31～38 為設計序號，并用其第二位數字同時表示延時范圍及電源種類(1～4 為四種延時
范圍，同時表示直流電源，5～8 表示與 1～4 相同的延時范圍，但為交流電源)。
C 表示長期工作，帶有外附電阻；
/2 表示有滑動延時觸點；
/X 表示有拖針(凸出安裝繼電器不設拖針)；
A11K ZK(表示嵌入安裝，后接線。
因此上例為：嵌入式后接線延時為 0.125～1.25s，長期工作，帶有滑動延時觸點及
拖針的時間繼電器(型號不能表示電壓規格，因而在訂貨時要注明額定電壓)。
/T 為 突出式繼電器
如 DS-32/2T 為突出式延時為 0.5～5s 短時工作，帶有滑動延時觸點的時間繼電器。
表 1 為嵌入式繼電器的各種規格，突出式的可在型號后加 T 字即可不另列表，但突
出式繼電器沒有拖針。
3.2 直流繼電器動作電壓不大于 75%額定電壓，交流繼電器動作電壓不大于 85%額定電壓，返
回電壓不小于 5%額定電壓。
3.3 繼電器延時的變差：(指在 20±5℃時 10 次動作中，最大與最小值之差)
對于 DS-31， DS-31C， DS-35， DS-35C 為 0.06s。
對于 DS-32， DS-32C， DS-36， DS-36C 為 0.125s。
對于 DS-33， DS-33C， DS-37， DS-37C 為 0.25s。
對于 DS-34，DS-34C，DS-38，DS-38C 為 0.5s。
4 使用和維護
4.1 使用者應注意繼電器的額定工作方式，若將短時工作的繼電器用于線圈回路長期帶電的
場合，則繼電器線圈必過熱而損壞。
長期工作繼電器有外附電阻，在使用時應按附圖中 Rf 的位置接入。
4.2 繼電器應裝在與水平面垂直的屏板上，并且在投入運行前應使繼電器通電動作，以免由
于各運動部位不能復歸至原位，而引起延時的誤差。
4.3 繼電器在維修時，其鐘表機構部分各零件應使用航空汽油清洗之后在各可動部位(滑動接
觸部位)點以適量 4
# 航空儀表油，在由電磁直接帶動的凸輪與扇形齒板間涂以低溫脂。電磁
部分，動鐵芯及線圈管中應擦試清潔。
附注：隨產品供給長期工作繼電器的外附電阻及安裝件
