一.概述

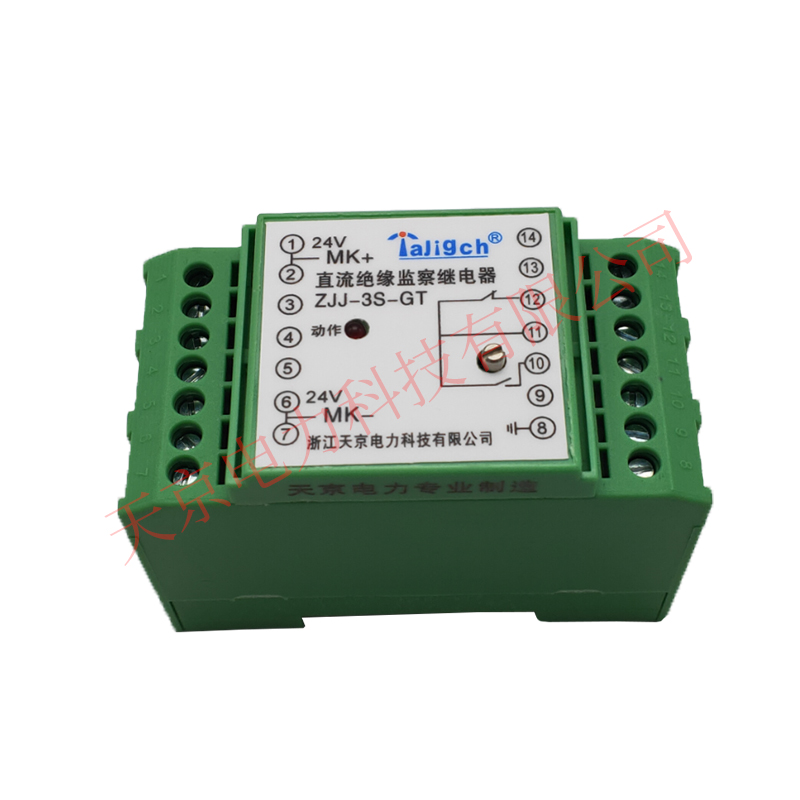

ZJJ-3SBT直流絕緣監察繼電器天京電力公司研發是用于監測直流母線絕緣情況的一種繼電器，當母線絕緣電阻降低到一定值(人為設定值)時，繼電器即發出報警信號。
ZJJ－3SBT系列直流絕緣監察繼電器采用了分壓比的計算方法及測量原理，測量母線絕緣情況時正、負母線對地電壓沒有波動，并且采用了液晶顯示。本繼電器動作可靠、使用方便、顯示直觀
二．功能特點
１．輪流顯示母線總電壓、正負母線對地電壓、母線對地絕緣電阻；
２．對母線電壓進行監測；
３．母線絕緣報警門限設定直觀方便；
４．監測母線絕緣電阻時，正、負母線對地電壓沒有波動；
５．液晶顯示和指示燈相結合，使讀數準確直觀；
三．主要技術參數
１．電壓等級：110V、220V（通用）；24V、48V
２．電阻測量范圍：0—100KΩ
３．母線絕緣電阻測量精度：0─5KΩ誤差≤1KΩ
5─50KΩ誤差≤15%
50─100KΩ誤差≤20%
４．母線電壓精度：
220V±2%
110V±2%
48V±2%
24V±2%
