DL-30 系列電流繼電器 說明書
1 1 用途
DL-30 系列電流繼電器（以下簡稱繼電器）用于電機、變壓器及輸電線路的過負荷與短路保
護線路中，作為啟動元件。
2 2 結構與工作原理
DL-30 系列電流繼電器 說明書
1 1 用途
DL-30 系列電流繼電器（以下簡稱繼電器）用于電機、變壓器及輸電線路的過負荷與短路保
護線路中，作為啟動元件。
2 2 結構與工作原理
繼電器采用 JK-11K、H、Q 殼體，其外形尺寸、背后端子及安裝開孔圖見附錄 3，背后端子
接線圖見圖 1。
圖 1 背后端子接線圖

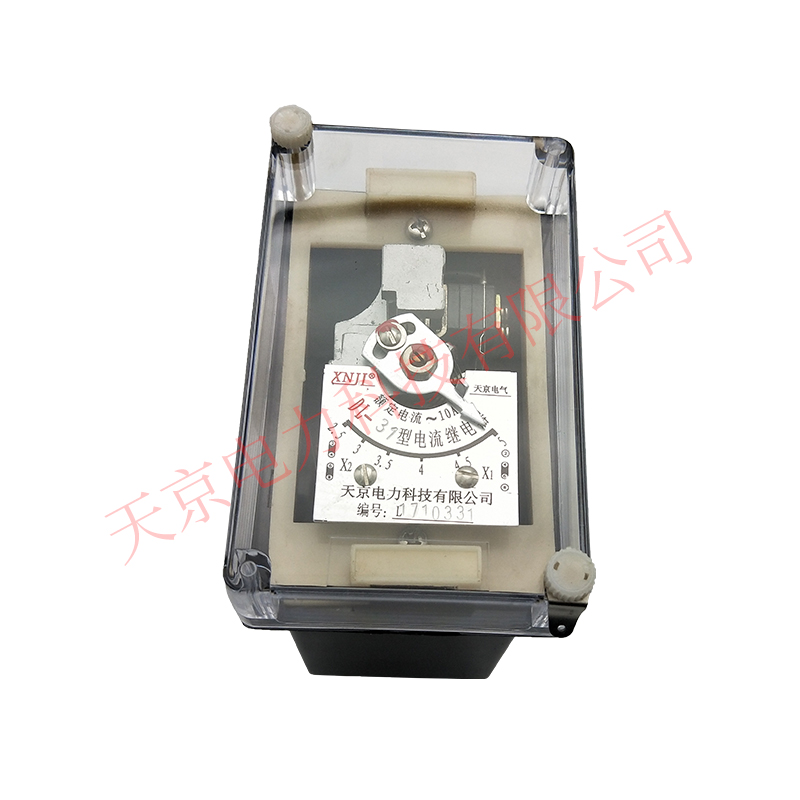

繼電器是瞬時動作電磁式繼電器。主要由鐵芯、線圈、觸點等部分組成。當電流升高至整定
值（或大于整定值）時，繼電器立即動作，動合觸點閉合，動斷觸點斷開。當電流降低至
0.8 倍整定值時，繼電器返回，動合觸點斷開，動斷觸點閉合。
3 3 技術要求
1．繼電器額定電流、整定范圍、動作電流、功率消耗、返回系數見表 1。額定頻率 50 或 60Hz。
2．動作值極限誤差不超過±6％。
3．動作值一致性不超過 5%。
4．溫度變化引起的變差不超過±5%。
5．動作時間
在 1.1 倍實測動作值時，動作時間不大于 0.12s；在 2 倍實測動作值時，動作時間不大于
0.04s。
6．熱性能
a．連續耐熱極限值
當周圍環境溫度為 40℃時，繼電器能在長期允許電流（見表 1）下工作，無絕緣和電氣元件
的損壞，線圈溫升不超過 65℃。
b．短期耐熱極限值
繼電器整定在兩線圈串聯時的最大整定值處，線圈能承受10倍額定電流歷時1s的電流沖擊，
無絕緣和其它元件的損壞。
7．過電流能力
輸入電流均勻地分別從最小、最大整定值上升到表 2 所列的相應試驗電流。繼電器的動合觸
點不應有不能工作的抖動，去除輸入電流時不應有不返回現象。
8．絕緣電阻不小于 300MΩ。
9．介質強度為
繼電器導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受 2kV（有效值）50Hz
交流試驗電壓，歷時 1min，無絕緣擊穿或閃絡現象。
10．動作可靠性
a．在動作電流或返回電流下，繼電器動作過程中的可動系統不應當停滯在中間位置。
b．當對線圈突然施加整定電流的 1.75 倍激勵量時，其動合觸點應無抖動地閉合。
