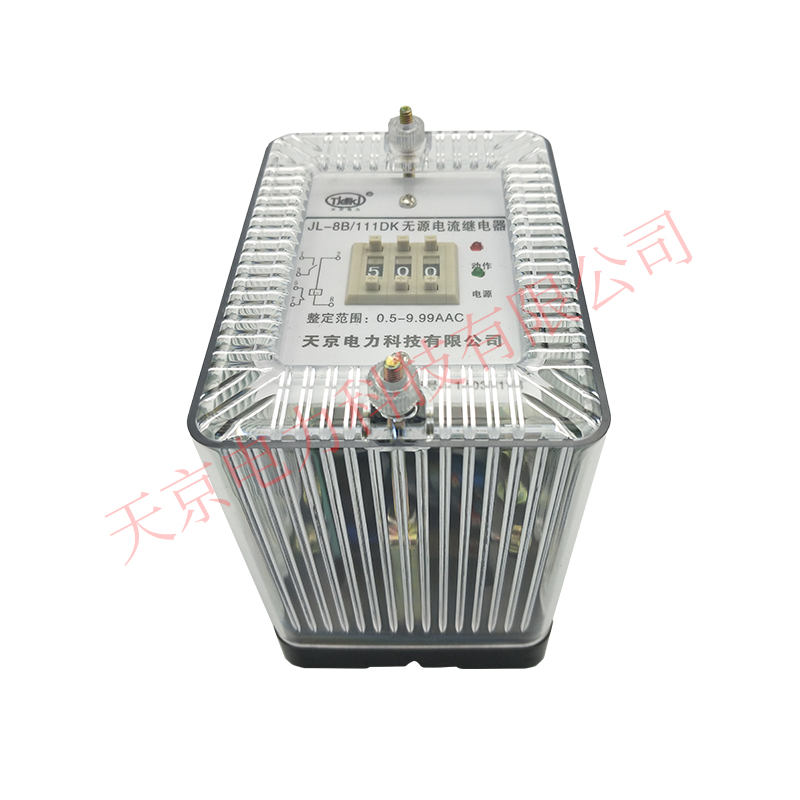

JL－80靜態電流繼電器說明書
|
型 號 |
電流整定范圍(A) |
輔助電源 |
額定頻率(Hz) |
|
JL－81W/G |
0.5-9.99A |
無源型 |
50 |
|
JL-81/G |
0.1-9.99 |
有源型 DC/AC220V |
JL－80型靜態電流繼電器（以下簡稱繼電器）用于發電機，變壓器及輸電線路的過負荷和短路的繼電保護線路中（與常規電流繼電器相同），作為啟動元件。本繼電器在電力系統CT飽和后仍能正確動作。
[主要特點]
直流輔助電流，徹底解決了來自直流電源的干擾及發熱問題。極大地提高了工作的可靠性。
抗CT飽和、抗暫態超越。本繼電器是針對電力系統故障后，CT飽和可能引起電流繼電器抖動和拒動而設計的。
主回路由三個厚膜電路芯片構成，具有很高的準確性和最佳返回系數，且功耗小，整定范圍寬。
采用撥碼開關進行整定，直觀方便。
具有很強的抗干擾能力和可靠性。
[技術要求]
整定值誤差＜±7%，可利用內部定值微調電位器將此誤差調節到0。
動作值一致性＜5％。
返回系數不小于0.85。動作時間：1.5倍整定值時的動作時間為60ms。
交流回路功耗：A型在CT二次額定電流5A時，≤1.5VA；B型在CT二次額定電流5A時，≤1VA，C型在CT二次額定電流1A時，≤3VA。
觸點容量：出口小中間繼電器采用性能好的進口繼電器在電壓不大于250V,電流不大于2A,時間常數為5±0.75ms的直流有感負荷電路中,斷開容量為30W,
|
型號 |
安裝形式 |
觸點形式 |
|
|
JL-81W/G |
軌道式 |
一付動合，一付動斷 |
|
|
JL-81/G |
軌道式 |
一付動合，一付動斷 |
|
